　　阿特拉斯空壓機自動排水閥工作原理介紹

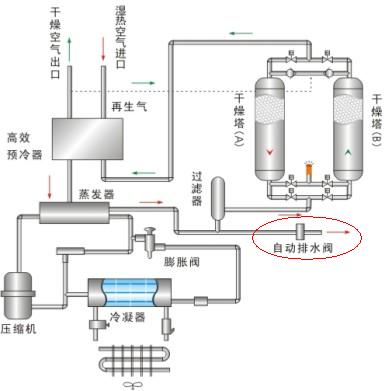

　　之前寫過一篇文章關于合格的空壓機干燥系統需要具備哪些條件，里面的這張系統圖片標明了關于自動排水閥的安裝部位，一般情況下自動排水閥可安裝于不便進行人工排污水的地方，如高處、低處、狹窄處。并可防止人工排水被遺忘而造成壓縮空氣被冷凝水重新污染。

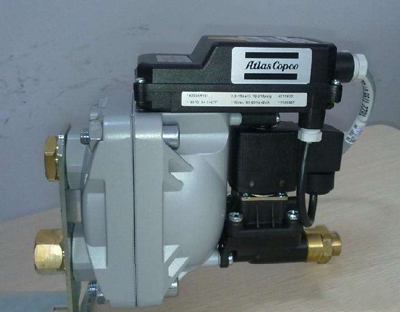

　　阿特拉斯自動排水閥，它是利用空壓機系統本身的空氣壓力，經由一條導管連接，其頂端的泄壓閥可調整微量排氣，使排水器之壓力低于空壓系統，可將冷凝水、油泥與銹渣推擠遠離空壓系統。

　　這些水分與雜質被連續擠壓后，輸入積存在自動排水器的下方，再由浮球升高來打開上方的控制器之閥門，再定量自動排放與關閉，此種裝置可有效的保持空壓系統潔凈，而且按裝時可不受高度與距離的限制，可隨意按裝在理想位置，它更不需要使用電源或其他控制導管即可靈活而精準的排放水分與污垢。

　　阿特拉斯自動排水閥的另一特殊設計結構-氣體、液體、固體三態三層分離結構可使控制器免于浸泡在油污與水分中，這些污水等流體不經過控制器，此控制器的氣體通路有三重的過濾裝置，不會使控制通路阻塞及損壞零件，在使用長久時間后，仍可有效靈活控制而不故障。

　　它的另一項優點是在底部的臺灣DPC固體空間內裝設一大型的圓筒過濾網及手動排垢閥，水分與污垢由入口端進入過濾網內側后，可貯存大量的較大顆粒污垢及銹渣，在使用一段時間后如需要排除這些雜質時，不需要停止空壓機的運轉及泄放壓力，更不需使用工具來拆解排水器，只需輕易的打開排垢手動閥，即可迅速而直接排放積存在過濾器內的銹渣及污垢。

　　排水閥分為電子的和物理的自動排水器

　　自動排水閥有電子的和物理的，電子排水閥的原理是：電磁閥門的開和關，可以通過設置上面的開關調節自動排水開啟的時間和周期。

　　物理的排水閥，就是靠排水閥里的浮標的浮力來開啟排水器。排水閥里的液面上升，浮標上升，閥門就自動開啟了。

　　電子式自動排水閥

　　電子式自動排水閥以類比電路固態電子計時器與電磁閥相匹配，實現壓縮空氣系統冷凝水的定時自動排放。廣泛應用于篩檢程式、分離器、乾燥機、儲氣罐、滴水腳等壓縮空氣系統部件，排放時間與間隔時間可根據不同需要進行調節排放時間以及間隔時間。

　　工作原理：

　　阿特拉斯自動排水閥里面有一個空氣瓶<相當于一個氣球>，無水狀態、在氣壓作用下，空氣瓶堵住出水口。

　　水在排水閥里累積，達到一定水位之后，浮力大于空氣壓力，空氣瓶上浮，排水口打開，水在氣壓作用下排出，同時浮力減小，空氣瓶下降堵住排水口。
